Επισημαίνω:
πτερύγιο που κατασκευάζει τη μηχανή
, μηχανή Τύπου πτερυγίων

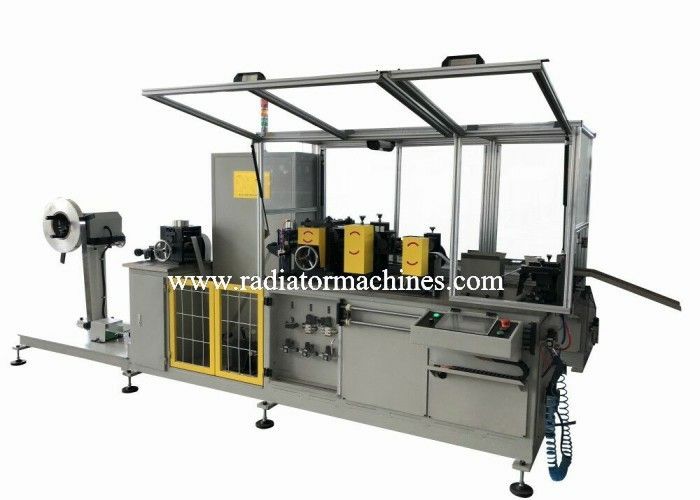

Πλήρως αυτόματη μηχανή πτερυγίου καλοριφέρ αλουμινίου 100 M/min πλάτος 25 mm
Προδιαγραφές
| Παροχή ηλεκτρικού ρεύματος |
3Phase, 380V 50HZ |
| Συνολική δύναμη |
4,5 KW |
| Ταχύτητα εργασίας |
0-100m/min χωρίς βήμα έλεγχος |
| Αποδοτικότητα παραγωγής πτερυγίων |
1000-4000 περιελίξεις πτερυγίων ανά λεπτό.ρύθμιση με έλεγχο μετατροπέα. |
| Συχνότητα κοπής |
μέγιστο 60 φορές/λεπτό |
| Μέτρο προστασίας |
κάλυμμα από οργανικό γυαλί γύρω από το κύριο σώμα της μηχανής |
| Ακρίβεια κοπής |
σερβο έλεγχος?±0 πτερύγιο;κόψτε στην κορυφή? |
| Βάρος εξοπλισμού |
Περίπου 1,8 τόνοι |
| Συνολικό μέγεθος εξοπλισμού |
4000Χ900Χ1800Μ |
| Απαίτηση πηγής αέρα |
πίεση αέρα >0,5Mp, Q>0,1m3/min, ξηρός και ψυχρός πεπιεσμένος αέρας |
| Μέγεθος φύλλου αλουμινίου |
ID: 200±20 mm (ρυθμιζόμενο);
OD: ≤1200mm
|
Περιγραφή της μηχανής πτερυγίων καλοριφέρ αλουμινίου
Η μηχανή πτερυγίων αλουμινίου χρησιμοποιείται για την παραγωγή κυματιστών πτερυγίων ανταλλαγής θερμότητας με ή χωρίς παράθυρα.
Η μηχανή κύλισης πτερυγίων είναι εξοπλισμένη με τις ακόλουθες συσκευές: decoiler, συσκευή τάνυσης, τροφοδοσία, λίπανση με σπρέι μικροελαίου, πτερύγιο
λειτουργία διαμόρφωσης, διόρθωσης και κοπής.Το μηχάνημα έχει σχεδιαστεί με προστασίες όπως ανίχνευση εξάντλησης λωρίδων, ανίχνευση μπλοκαρίσματος,
ένδειξη σφάλματος κοπής, προστασία υπερφόρτωσης μονάδας σχηματισμού πτερυγίων και ενδεικτική λυχνία σφάλματος.
Το σύστημα ηλεκτρικού ελέγχου της μηχανής κατασκευής πτερυγίων υιοθετεί PLC, μετατροπέα, σερβο έλεγχο AC και έλεγχο οθόνης αφής.ο
Οι παράμετροι ρυθμίζονται εύκολα μέσω της οθόνης αφής.
Τεχνικές Παράμετροι Πτερυγίου Ρολού Μηχανής Πτερυγίων Καλοριφέρ
|
Πλάτος φύλλου αλουμινίου: 25mm+/-0,15mm;
Ύψος πτερυγίου: 5,00 +/- 0,05 mm;
Βήμα πτερυγίου : 17-19FPI;
Πάχος λωρίδας αλουμινίου: 0,15 mm;
Υλικό βάσης φύλλου αλουμινίου: 3003;επένδυση στη μία πλευρά: 20%;
Ύφος αλουμινόχαρτου: H14;
Υλικό λεπίδας εργαλείων πτερυγίων: σφυρήλατα εξαρτήματα από χάλυβα υψηλής ταχύτητας που περιέχουν κοβάλτιο.
Διάρκεια ζωής λεπίδας εργαλείων πτερυγίων: ≥200 εκατομμύρια περιελίξεις πτερυγίων
|
Λίστα εξαρτημάτων
| Είδος |
Προσδιορισμός |
| PLC και οθόνη αφής |
Δέλτα, Ταϊβάν |
| Πνευματικά εξαρτήματα |
Airtac, Ταϊβάν ή SMC, Ιαπωνία |
| Ηλεκτρικά εξαρτήματα χαμηλής τάσης |
Schneider, Omron, Σαγκάη |
Πλεονεκτήματα της μηχανής κατασκευής καλοριφέρ
1 Η μηχανή κατασκευής πτερυγίων καλοριφέρ 100m ανά λεπτό είναι το τυπικό μοντέλο μηχανής μας και είναι εξοπλισμένη με σύστημα ελέγχου PLC και HMI.Είναι πολύ σταθερό στην απόδοση και το τελικό προϊόν έχει υψηλή απόδοση προϊόντος.
2 Το εργοστάσιό μας έχει τα δικά του κέντρα μηχανικής κατεργασίας και μύλους CNC.Ο κύλινδρος σχηματισμού πτερυγίων και οι λεπίδες του κατασκευάζονται από δικούς μας, γεγονός που καθιστά το μηχάνημά μας πιο ανταγωνιστικό στην αγορά.
3 Ο κύλινδρος σχηματισμού πτερυγίων είναι μεταβλητός και μπορούν να παραχθούν διαφορετικά μοντέλα πτερυγίων στο ίδιο μηχάνημα.
4 Το ελάχιστο πάχος πτερυγίου για το κυματιστό πτερύγιο είναι 0,07 mm που εξοικονομεί το κόστος του πελάτη.
5 Η μηχανή κατασκευής πτερυγίων ψυγείου μπορεί να εξοπλιστεί με το σύστημα λίπανσης με δίπλωμα ευρεσιτεχνίας.Το σύστημα λίπανσης μικροψεκασμού μπορεί να εξοικονομήσει περίπου 60% λίπανση.
Αποδοχή πελατών της μηχανής κατασκευής αυτόματων καλοριφέρ στο εργοστάσιό μας
