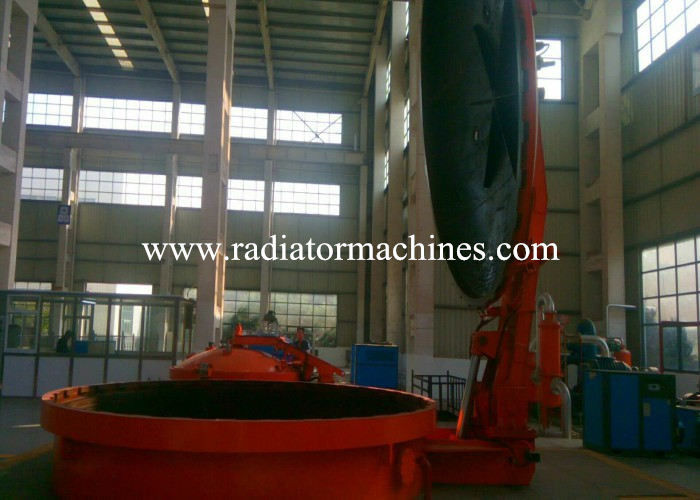

Εξοπλισμός εμποτισμού πίεσης κενού περιέλιξης κινητήρα 1600×2000 Mm

Επαγγελματικό εργοστάσιο που γίνεται τη μηχανή που τυλίγει τον κενό εξοπλισμό διαπότισης πίεσης

1. Εφαρμογή

Ο εξοπλισμός κενής διαπότισης χρησιμοποιείται για να φέρει

έξω η επεξεργασία κενής διαπότισης των μερών μηχανών.

2. Σύνθεση εξοπλισμού

2.1 κενή δεξαμενή εξοπλισμού διαπότισης πίεσης.

2.1.1 κενή προδιαγραφή μηχανών διαπότισης πίεσης: Φ1600×2000mm

(αποτελεσματικό ύψος)

Υλικά χρησιμοποιούμενα:

2.1.2Working σκουπίστε με ηλεκτρική σκούπα: - 0,095 MPA, μορφή εγκαταστάσεων: κάθετος.

2.1.3 διακρίνετε την προδιαγραφή γυαλιού: Φ160×100mm, 2 PC για τη δεξαμενή

2.1.4 σφραγίζοντας υλικό: λαστιχένιο σφραγίζοντας δαχτυλίδι, αντιδιαβρωτικό.

2.1.5 επιστροφή ρητίνης mothod: επιστροφή από το κατώτατο σημείο.

2.1.6 ανοίγοντας μέθοδος: υδραυλικά άνοιγμα και κλείσιμο.

2.1.7 την κάλυψη κυλίνδρων ανοίγουν υδραυλικά, και το επιστροφής σήμα της

είναι μέσω ενός διακόπτη εγγύτητας μη-επαφών.

2.1.8 η ανοίγοντας γωνία της κάλυψης δεξαμενών είναι ότι το τοπ σημείο μετά από να ανοίξει

η κάλυψη προβάλλεται προς τα κάτω πέρα από τον εσωτερικό τοίχο του σώματος δεξαμενών.

Αφότου ανοίγουν την κάλυψη δεξαμενών, η ανύψωση κομματιών προς κατεργασία δεν θα επηρεαστεί.

2.1.9 η διαπότιση Vpi υιοθετεί το αντιδιαβρωτικό σφραγίζοντας δαχτυλίδι

(μόνος-αναπτυγμένος και παραχθείς), το οποίο σφραγίζεται καλά χωρίς διαρροή.

Στην κάλυψη δεξαμενών παρέχεται μια αυλάκωση σφραγίζοντας δαχτυλιδιών που αντιστοιχεί

φλάντζα του σώματος κενής διαπότισης μηχανών. Το παράθυρο παρατήρησης είναι εξοπλισμένο με

ένας ειδικός λαμπτήρας θέας, ο οποίος μπορεί να δει ολόκληρη τη διαδικασία της διαπότισης windings μηχανών.

2.2 σύστημα αποθήκευσης ρητίνης

2.2.1 δεξαμενή αποθήκευσης ρητίνης, Φ1500×2200mm (αποτελεσματικό ύψος αποθήκευσης ρητίνης), 1 PC

Υλικά χρησιμοποιούμενα:

①κεφάλι: Q235-β (το τυποποιημένο κεφάλι πλήρωσης σφαιρών υιοθετείται)

②σώμα δεξαμενών: Q235-β

2.2.2 εργασία κενό ≤ -0,095 MPA, μορφή εγκαταστάσεων: κάθετος.

2.2.3 σύστημα διήθησης ρητίνης, 1 σύνολο.

2.2.4 ένα σύνολο υγρών ισόπεδου δείκτη και παραθύρου παρατήρησης θα τεθεί.

2.2.5 στο κατώτατο σημείο δεξαμενών παρέχεται μια μέτρηση ιξώδους ρητίνης μόνωσης

ο λιμένας δειγματοληψίας, και η σωλήνωση συνδέονται με την κενή αντλία της ρητίνης

δεξαμενή διαπότισης και το φίλτρο ρητίνης. Η υγρή ένδειξη επιπέδων μπορεί να βοηθήσει

χρήστης για να αποθηκεύσει τη ρητίνη σύμφωνα με το ποσό ρητίνης χρησιμοποιούμενο. Μέσω της ρητίνης

το σύστημα διήθησης, η δευτεροβάθμια διήθηση της μόνωσης της ρητίνης μπορεί να βελτιώσει

η αποδοτικότητα διαπότισης και βελτιώνει την ποιότητα των προϊόντων μηχανών.

2.3 κενό σύστημα

2.3.1 η κενή αντλία αποτελείται από 1 σύνολο κενής αντλίας 2x-70.

2.3.2 το κενό σχεδίου είναι MPA -0,1 και το κενό εργασίας είναι MPA -0,095.

2.3.3 δύναμη μηχανών: 5.5kW, υδρόψυξη, μηχανική σφραγίδα.

2.3.4 μέγιστη ταχύτητα άντλησης της κενής μονάδας: 70L/S.

2.3.5 δεδομένου ότι το εργοστάσιό μας υιοθετεί τη νέα κενή τεχνολογία, η μονάδα έχει τα πλεονεκτήματα

από τη γρήγορη ταχύτητα άντλησης, το σταθερό κενό βαθμό και την καλή σφράγιση.

2.4 κενό σύστημα απομονωτών

2.4.1 μια κενή δεξαμενή απομονωτών με τη βαλβίδα διαφυγής στο κατώτατο σημείο.

2.4.2 μια κενή δεξαμενή απομονωτών τίθεται μπροστά από την κενή μονάδα.

2.4.3 το συμπυκνώσιμο αέριο στο αντλημένο αέριο αποθηκεύεται για να προστατεύσει τον κανονικό

λειτουργία της κενής αντλίας.

2.5 σύστημα διήθησης ρητίνης

2.5.1 σύστημα διήθησης ρητίνης, 1 σύνολο.

2.5.2 μέσω του φιλτράροντας συστήματος ρητίνης, η μονώνοντας ρητίνη φιλτράρεται

βελτιώστε την αποδοτικότητα διαπότισης ρητίνης και βελτιώστε την ποιότητα

προϊόντα μηχανών.

2.6 επιστροφής σύστημα ρητίνης

2.6.1. Ο κενός διαφορικός επιστροφής τρόπος ρητίνης πίεσης υιοθετείται

2.6.2. Η βαλβίδα είναι μια χειρωνακτική κενή βαλβίδα σφαιρών ανοξείδωτου.

2.6.3. Τα σφραγίζοντας μέρη στη σύνδεση φλαντζών της ρητίνης επιστρέφουν τη σωλήνωση και

η βαλβίδα θα έχει την ικανοποιητική δύναμη, αντίσταση διάβρωσης, λαστιχένια σφράγιση

υλικά, κ.λπ.

2.6.4. Οι σωλήνες, οι φλάντζες και οι σύνδεσμοι είναι τυποποιημένα προϊόντα.

2.7 υδραυλικό σύστημα

2.7.1 αποτελείται από τον υδραυλικό σταθμό, υδραυλική βαλβίδα ελέγχου, βαλβίδα υπερχείλισης,

σωλήνωση, κύλινδρος υψηλού πετρελαίου, βαλβίδα ρυθμιστικών βαλβίδων, υδραυλική κλειδαριά, αντλία πετρελαίου εργαλείων,

φίλτρο πετρελαίου, υγρός ισόπεδος μετρητής, μετρητής πίεσης, βαλβίδα σωληνοειδών, υψηλή σωλήνωση, κ.λπ.

2.7.2. Λειτουργία: ανοικτός και κλείστε τη δεξαμενή διαπότισης ρητίνης. Με την αντι κάθοδο

λειτουργία και διευθετήσιμη ταχύτητα.

2.7.3. Πίεση 16MPa, πίεση εργασίας ≤ 12MPa σχεδίου.

2.8 σύστημα σωληνώσεων δροσίζοντας νερού

2.8.1.Cooling δεξαμενή κυκλοφορώντας νερού, υδραντλία, βαλβίδα και σωλήνωση.

2.8.2. Ολοκληρώστε την ψύξη της κενής μηχανής.

2.9 σύστημα ελέγχου

2.9.1. 1 γραφείο ελέγχου (πλαστική επεξεργασία ψεκασμού στην επιφάνεια και

συγκεντρωμένος έλεγχος).

2.9.2. Ο έλεγχος είναι έλεγχος λειτουργίας κουμπιών.

2.9.3. Η παροχή ηλεκτρικού ρεύματος του εξοπλισμού υιοθετεί AC380V, 50Hz τριφασικά τέσσερα

το σύστημα καλωδίων, και τα κύρια ηλεκτρικά συστατικά είναι ποιοτικών εμπορικών σημάτων όπως

Εμπορικό σήμα DELIXI και CHINT. Όλοι ο κύριοι εξοπλισμός και τα καλώδια αποτελούνται από την υψηλή ποιότητα

προϊόντα εμπορικών σημάτων για να εξασφαλίσει την ασφάλεια και την αξιοπιστία.

2.9.4. Όταν τη δεξαμενή διαπότισης δεν ανοίγουν ή κλείνουν σε ισχύ, ο υδραυλικός

ο σταθμός δεν μπορεί να αρχίσει και ο υδραυλικός σταθμός δεν μπορεί να λειτουργήσει.

2.9.5. Έχετε τις απαραίτητες μηχανικές και ηλεκτρικές ενδασφαλίζοντας συσκευές ασφάλειας

αποτρέψτε το ανθρώπινο misoperation.

2.10 εξαρτήματα

Εγχειρίδιο οδηγίας προϊόντων (διαδικασία λειτουργίας, επισκευή, συντήρηση, προφυλάξεις,

ανίχνευση μηχανικών βλαβών, κ.λπ.), διάγραμμα ροής διαδικασίας, διάγραμμα κυκλώματος, πρότυπα προϊόντων

όνομα, εξαρτήματα (σφραγίζοντας δαχτυλίδι), και διάγραμμα ηλεκτρικών σχηματικών αναπαραστάσεων.

3. ανάθεση και εξουσιοδότηση

3.1. Ο αγοραστής θα είναι αρμόδιος για την εγκατάσταση και ανάθεση

προϊόντα ενώ ο προμηθευτής παρέχει τη σε απευθείας σύνδεση τεχνική υποστήριξη.

3.2. Όλα τα είδη εγκατεστημένων υλικών, αγκώνες, συνδέοντας σωλήνες, τυποποιημένα μέρη,

στολίσματα, κ.λπ.

3.3. Η κενή διαπότιση ηλεκτρικό windings

επιτρέπεται για 13 μήνες από την ημερομηνία της αποστολής.

4.Warranty: Η μηχανή επιτρέπεται για 13 μήνες που αρχίζουν από την ημέρα

άφιξη στο buyer'site. Τα εύκολα φορεμένα μέρη δεν συμπεριλαμβάνονται στην εξουσιοδότηση.

5.Machine χρώμα: απαιτημένος από τον αγοραστή ή βασισμένος στο τυποποιημένο skyblue χρώμα.

Η περιοχή προστασίας είναι χρωματισμένη με ένα διαφορετικό χρώμα.

6.Confidentiality

Ο αγοραστής δεν έχει την άδεια για να περάσει τα τεχνικά έγγραφα σε έναν τρίτο χωρίς

άδεια του πωλητή.
