Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα μηχανών: | Μηχανή πτερυγίων θερμαντικών σωμάτων | Ταχύτητα: | 80 SPM |
|---|---|---|---|
| πλάτος πτερυγίων: | ανώτατα 500mm | Ύψος πτερυγίων: | 3-12mm |
| Κάθετο κτύπημα: | 14 χιλ. | ||
| Υψηλό φως: | μηχανή Τύπου πτερυγίων,επίπεδη μηχανή πτερυγίων |
||
Ανώτατη 500mm ευρεία μηχανή πτερυγίων θερμαντικών σωμάτων αργιλίου που σφραγίζει το κυματιστό πτερύγιο 80 SPM
Κύρια εφαρμογή
Η μηχανή πτερυγίων θερμαντικών σωμάτων αργιλίου χρησιμοποιείται για να παραγάγει τα ακόλουθα πτερύγια:
τα ευθέα και επίπεδα πτερύγια, κομμένα οδοντωτά πτερύγια, διατρυπημένα πτερύγια, κυματιστά πτερύγια, τα πτερύγια και άλλων.
Πεδίο ανεφοδιασμού
|
Αριθ. |
Στοιχείο |
Q'ty |
|
1 |
Σφραγίζοντας σώμα μηχανών πτερυγίων θερμαντικών σωμάτων τύπων |
1 σύνολο |
|
2 |
Decoiler |
1 σύνολο |
|
3 |
Συσκευή λίπανσης |
1 σύνολο |
|
4 |
Σερβο κόπτης |
1 σύνολο |
|
5 |
Πίνακας συλλογής |
1 σύνολο |
|
6 |
Κιβώτιο εργαλείων |
1 σύνολο |
|
7 |
Εξαρτήματα |
Αρκετοί |
Εισαγωγή στις κύριες μονάδες
Η μηχανή πτερυγίων θερμαντικών σωμάτων αργιλίου τύπων σφράγισης αποτελείται κυρίως από το decoiler,
Αυτόματο Decoiler
Το αυτόματο decoiler είναι ένα σημαντικό μέρος της γραμμής Τύπου πτερυγίων. Μπορεί να αρχίσει ή να σταματήσει αυτόματα.
a) βάλτε τη σπείρα αργιλίου στο decoiler, και κλειδώστε έπειτα το εμποδίζοντας δαχτυλίδι μεταξύ του κάθε δύο σπείρες.
b) Όταν η μηχανή Τύπου πτερυγίων αρχίζει να λειτουργεί, το decoiler αρχίζει επίσης.
c) Το decoiler αρχίζει ή στάσεις βασισμένες αυτόματα στην ακραία ανώτερη και χαμηλότερη θέση της λουρίδας αργιλίου που αισθάνεται από το φωτοηλεκτρικό διακόπτη.
Συσκευή λίπανσης πετρελαίου
Η συσκευή λίπανσης πρόκειται να λαδώσει τη λουρίδα αργιλίου πρίν εισάγει τη μηχανή πτερυγίων σφράγισης.
Σφραγίζοντας μηχανή πτερυγίων θερμαντικών σωμάτων αργιλίου
Η μηχανή πτερυγίων αργιλίου χρησιμοποιείται για να παραγάγει τα επίπεδα πτερύγια για τους ανταλλάκτες θερμότητας από τη μηχανική πιέζοντας δύναμη.
Τέμνουσα μονάδα
Η σερβο τέμνουσα μονάδα χρησιμοποιεί τη σερβο μηχανή για να ελέγξει τη σίτιση του υλικού, και η αεραντλία ελέγχει τον κόπτη για να κόψει τα πτερύγια. Ο χρήστης μπορεί να θέσει το πλάτος πτερυγίων και την ποσότητα πτερυγίων ανά περικοπή.
Τεχνικές παράμετροι της μηχανής πτερυγίων
|
Δύναμη συστημάτων ελέγχου (KW) |
3 |
||
|
παροχή ηλεκτρικού ρεύματος |
3P 380V±10% 50Hz±2% (μπόρεσε να προσαρμοστεί) |
||
|
Ακρίβεια μηχανών |
Levelness του υψηλότερου σημείου του πίνακα φορμών |
χιλ. |
≤0.03 |
|
Levelness του χαμηλότερου σημείου του χαμηλότερου πίνακα φορμών |
χιλ. |
≤0.03 |
|
|
Levelness του πίνακα φορμών στην ανάβαση |
χιλ. |
≤0.03 |
|
|
Levelness του πίνακα φορμών στην κάθοδο |
χιλ. |
≤0.03 |
|
|
Κάθετο κτύπημα |
χιλ. |
14 |
|
|
Punching δύναμη |
Κλ |
7500 |
|
|
Προδιαγραφή πτερυγίων |
Πτερύγιο (height*pitch) |
χιλ. |
Προσαρμοσμένος |
|
Ανώτατο πλάτος πτερυγίων |
χιλ. |
500 |
|
|
Ανώτατο ύψος πτερυγίων |
χιλ. |
12 |
|
|
Ελάχιστο ύψος πτερυγίων |
χιλ. |
1 |
|
|
Ταχύτητα μηχανών |
Έλεγχος αναστροφέων |
Χρόνοι/λ. |
10~85 |
|
Γενική διάσταση |
Λ |
χιλ. |
1320 |
|
W |
χιλ. |
750 |
|
|
Χ |
χιλ. |
1550 |
|
|
Θόρυβος |
|
DB (Α) |
60 |
|
Βάρος |
|
κλ |
2000 |

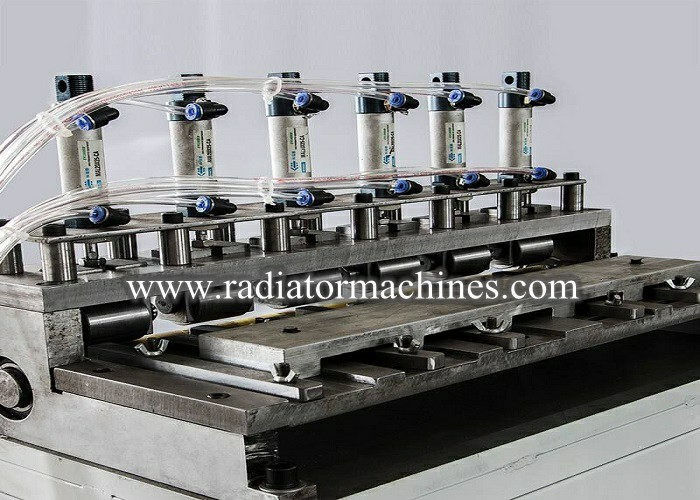

Εικόνα του σερβο κόπτη της σφράγισης της μηχανής πτερυγίων
